Metalno ubrizgavanje u zrakoplovstvu
Revolucionariziranje zrakoplovne proizvodnje preciznom, efikasnošću i inovacijama u tehnologiji zrakoplovnih ubrizgavanja
Evolucija kalupa za vazduhoplovstvo ubrizgavanja
Aerospace ubrizgavanje predstavlja transformativnu tehnologiju za proizvodnju koja je revolucionarizirala koliko složene metalne komponente proizvedeju se za zrakoplovnu industriju. Ovaj napredni proces proizvodnje, poznat i kao metalno oblikovanje ubrizgavanja (MIM) Kada se primijeni na metalne materijale, kombinira dizajnu fleksibilnost ubrizgavanja plastičnog ubrizgavanja s mehaničkim svojstvima visokih radova.
U zahtjevnom zrakoplovnom sektoru, gdje su preciznost, pouzdanost i materijalne performanse najvažniji, zrakoplovsko ubrizgavanje pojavilo se kao kritična tehnologija. Omogućuje proizvodnju zamršenih, neto {- komponenta oblika koji ispunjavaju stroge zahtjeve zrakoplovnih i svemirskih sustava uz smanjenje troškova proizvodnje i vremena u odnosu na tradicionalne metode.
Korijeni zrakoplovnih ubrizgavanja mogu se pratiti na 1970-ih, ali značajnim napretkom u nauci o materijalima, kontroli procesa i simulacijskih tehnologija proširili su njegove mogućnosti i aplikacije u posljednjim desetljećima. Danas, zrakoplovno ubrizgavanje reproducira vitalnu ulogu u proizvodnji komponenti za komercijalne aviokompanije, vojne zrakoplove, satelitske i prostore za istraživanje prostora.
"Aerospace ubrizgavanje redefiniralo je ono što je moguće u proizvodnji zrakoplovnog komponente, omogućavajući geometriji i kombinacije materijala koje su bile nedostižne s konvencionalnim procesima."
- Međunarodna asocijacija za proizvodnju vazduhoplovstva
Istorijski razvoj
Razvoj zrakoplovnog ubrizgavanja evoluirao je iz keramičkog ubrizgavanja u 1970-ih, s ranim zrakoplovnim aplikacijama koje se pojavljuju u 1980-ima za male kompleksne komponente.
Uticaj u industriji
Aerospace ubrizgavanje omogućeno je lakšim, jačim komponentama koje doprinose efikasnosti goriva, smanjenim emisijama i poboljšanim performansama u svim vrstama zrakoplovnih vozila.
Prednosti procesa
U odnosu na tradicionalnu proizvodnju, zrakoplovno ubrizgavanje nudi vrhunsku upotrebu materijala, smanjene zahtjeve za obradu i mogućnost proizvodnje složenih oblika u velikim količinama.
Razumijevanje procesa vazduhoplovnih ubrizgavanja
Postupak zrakoplovnog ubrizgavanja kombinira metalurgiju praha s plastičnim ubrizgavanjem za izradu složenih, visokog [{0}} metalnih komponenti performansi

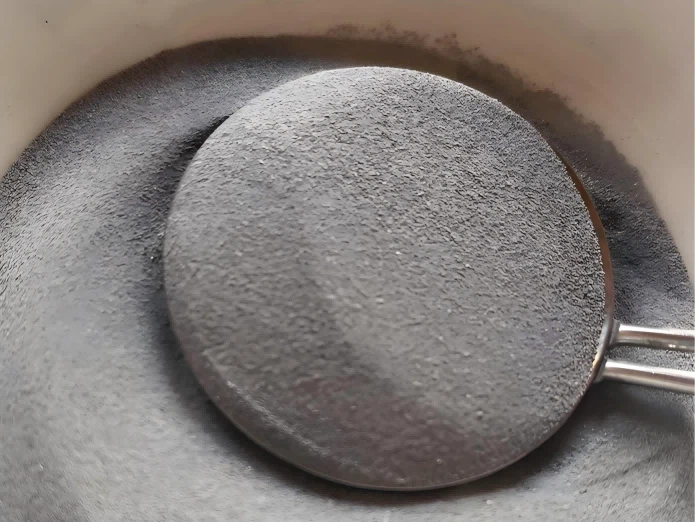

Priprema za hraniteljstvo
Prva faza u vazduhoplovnom ubrizgavanju uključuje stvaranje homogene mješavine metalnog praha i vezivnog materijala. Metalni prah obično čini 60-70% smjese po glasnoću, a veličine čestica u rasponu od 1 do 20 mikrona za optimalne karakteristike protoka.
Veznici u zrakoplovnom ubrizgavanju pažljivo su formulirane kako bi se osigurala svojstva viskoznosti pogodnih za oblikovanje istovremeno osiguravajući potpuno uklanjanje tokom sljedećih faza. Uobičajeni vezivni sistemi uključuju vosak -, zasnovan na polimeru -, a kompozitne formulacije prilagođene specifičnim metalnim prahom i zahtjevima komponente.

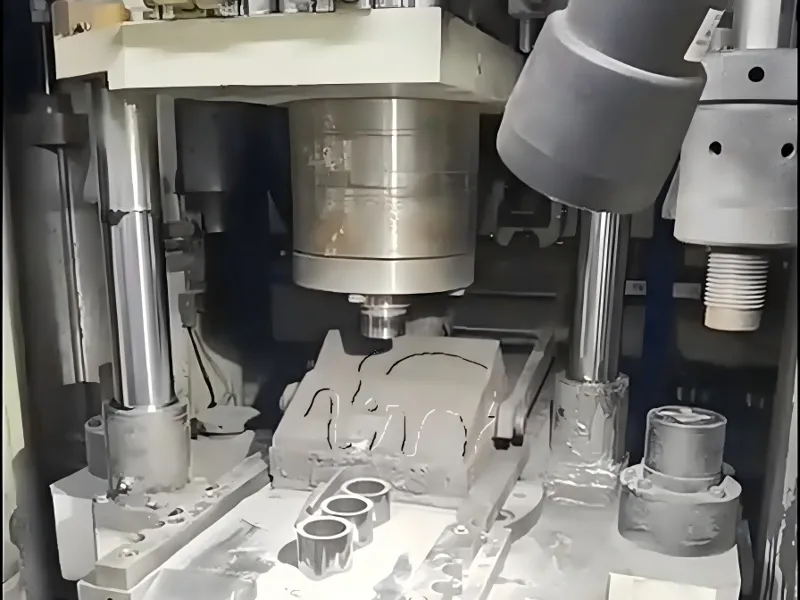

Obriši ubrizgavanje
U fazi oblikovanja zrakopločne ubrizgavanja, hrani se zagreva u rastopljene stanje (obično 130-200 stepeni) i ubrizgava se pod visokim pritiskom (5-200 MPa) u preciznu masiranu šupljinu kalupa. Kalup je dizajniran za proizvodnju tačnog neto oblika završne komponente, uključujući zamršene funkcije poput tankih zidova, složenih geometrija i sitnih detalja.
Parametri oblikovanja u vazduhoplovnom ubrizgavanju, uključujući temperaturu, pritisak i stope hlađenja, pažljivo se kontroliraju kako bi se osigurala dimenzionalna tačnost i minimiziranje unutarnjih napona. Rezultat je "zeleni dio" koji zadržava oblik kalupske šupljine, ali sadrži vezivni materijal.
Debindiranje
Devindiranje je kritična faza u zračnom obliku ubrizgavanja gdje se obvezač uklanja iz zelenog dijela. Ovaj se proces mora pažljivo kontrolirati kako bi se spriječilo diskusija, pucanje ili dimenzionalne promjene u komponenti.
Aerospace ubrizgavanje koristi nekoliko tehnika za debinga, uključujući otapalo za debeljenje (koristeći hemikalije za otapanje komponenata veziva), termički debindiranje (grijanje za isparavanje ili razgradnju veziva) i katalitički debindiranje). Izbor ovisi o vezivu vezivanju i složenosti dijela, s mnogim procesima koristeći kombinaciju metoda.
Sintering
Konačna faza u zračnoj injekcijskom kalupu sintering, gdje se despoznaje deo (sada naziva "smeđi dio") zagrijava na temperaturu ispod njenog talište u futroliziranoj površini atmosfere. To uzrokuje da se metalne čestice povezavaju zajedno kroz difuziju, što rezultira gustom, snažnom komponentom.
Za vrijeme sinterovanja u zrakoplovnom ubrizgavanju, komponenta se obično smanjuje za 15-20% u svim dimenzijama, fenomen koji se mora precizno obračunati u dizajnu kalupa. Sintražeći parametri, uključujući temperaturu (u rasponu od 1100-1400 stepena za većinu zrakoplovnih legura), vrijeme i atmosferu, čvrsto su kontrolirani za postizanje željenih svojstava materijala i tačnosti dimenzija.
Napredna kontrola procesa u vazduhoplovnom ubrizgavanju
Moderna zrakoplovna ubrizgavanje u velikoj mjeri oslanja se na napredne sustave kontrole procesa i simulacijama računara kako bi se osigurao dosljedni kvalitet i performanse. Te tehnologije omogućavaju proizvođačima da optimiziraju parametre prije nego što fizička proizvodnja započne, smanjujući vrijeme otpada i ubrzavanje - na - tržište.
Analiza konačnih elemenata i dinamika računarske tečnosti (CFD) široko se koriste u zrakoplovnom ubrizgavanju za simulaciju punjenja kalupa, predviđaju potencijalne nedostatke i optimiziraju dizajn kalupa. Ove simulacije pomažu u prepoznavanju problema poput zračnih zamki, linija zavarivanja i neravnomjerno skupljanje koje bi mogle kompromitirati performanse komponente.
U - sustavi za nadgledanje linije u zrakoplovnim ubrizgavajućim oblozi u zrakoplovnom obliku ubrizgavanja, uključujući temperaturu, pritisak i ciklus, pružajući stvarne - povratne informacije o vremenu i omogućavanje neposrednih prilagođavanja. Ova razina kontrole ključna je za ispunjavanje strogih zahtjeva za kvalitetu zrakoplovne industrije.
Ključne mjere kontrole kvaliteta
Statistička kontrola procesa (SPC) za provjeru tačnosti dimenzionalne tačnosti
Ne - Destruktivno ispitivanje (NDT), uključujući X - Ray i ultrazvučni pregled
Certifikacija materijala i sljedivost u cijelom procesu zrakoplovnog ubrizgavanja
Mikrostrukturna analiza za provjeru strukture zrna i faznog kompozicije
Mehanički testiranje za zatezanje čvrstoće, otpornosti na umor i tvrdoću
Inspekcija površine površine pomoću optičkih mjernih sistema
Napredni materijali za vazduhoplovsko ubrizgavanje
Performanse komponenti za vazduhoplovstvo ubrizgavanja kritično ovisi o odabiru odgovarajućih metalnih legura i materijalnih sistema
Materijali koji se koriste u zrakoplovnom ubrizgavanju moraju ispunjavati izvanredne kriterije uspješnosti zbog ekstremnih operativnih okruženja naišli u zrakoplovne aplikacije. Oni uključuju visokotemperaturni otpor, odličnu mehaničku čvrstoću - do - omjera težine, otpornost na koroziju, trajnost umora i kompatibilnost s drugim materijalima i tekućinama.
Aerospace ubrizgavanje proširilo je raspon materijala dostupnih za složene komponente, omogućavajući korištenje visokog - legura performansi koje su bile prethodno teško ili nemoguće oblikovati u zamršene geometrije koristeći konvencionalne metode proizvodnje.
Izbor materijala za vazduhoplovnu ubrizgavanje vođena je aplikacijom - specifičnim zahtevima, uključujući raspon radne temperature, strukturne opterećenja, izloženost okolišu i razmatranja težine. Sposobnost konsolidacije više dijelova u jednoj komponenti putem zrakoplovnog ubrizgavanja također utječe na odabir materijala, jer odabrana legura mora nastupiti u više funkcionalnih zahtjeva.
Otpornost na visoke temperature
Izdržati ekstremne toplotne cikluse od -270 stepeni do 1000 stepeni +
Snaga - u - omjer težine
Preporuka za odabir
Otpornost na koroziju
Preporuka za odabir
Izdržljivost umor
Preporuka za odabir
Najčešće rabljene legure u zrakoplovnom ubrizgavanju
Nerđajući čelici
Austenitni i martenzitni nehrđajući čelici široko se koriste u zrakoplovnom ubrizgavanju za njihovu odličnu otpornost na koroziju i mehanička svojstva.
Primjene: Komponente sustava goriva, zatvarači, nosači i strukturni elementi koji zahtijevaju otpornost na koroziju.
Legure od titana
Legure od titana nude izvanrednu snagu - do - omjera težine, čineći ih idealnim za težinu - kritičke aperzore za brisanje ubrizgavanja.
Aplikacije: Komponente zraka, dijelovi motora i konstrukcijski elementi u kojima je smanjenje težine kritično.

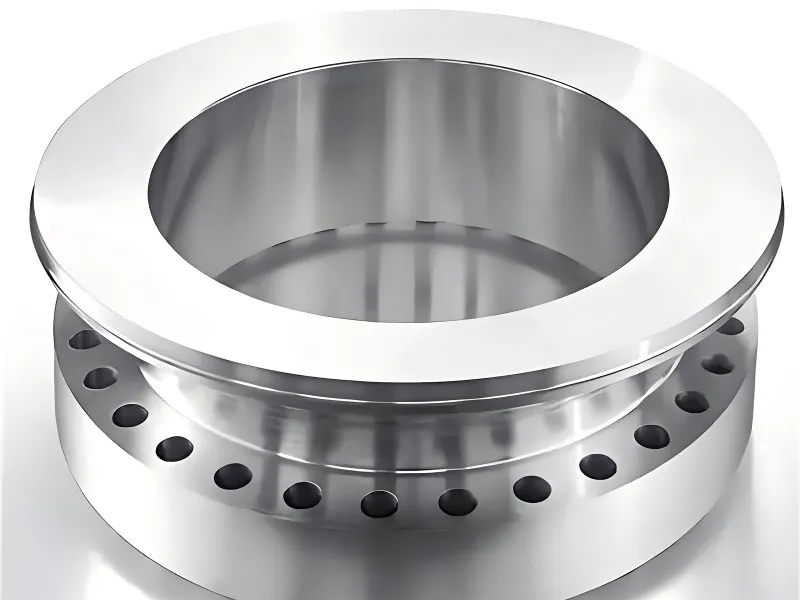

Superolloys
Superoji na bazi nikla i kobalta - koriste se u vazduhoplovnom oblikovanju ubrizgavanja za visoko - temperaturne aplikacije koje zahtijevaju izuzetno otpornost na puzanje.
Primjene: Komponente turbine, ispušni sustavi i drugi dijelovi motora visokih visokih.
Usporedba svojstava materijala za vazduhoplovno ubrizgavanje
| Materijal | Zatezna čvrstoća (MPA) | Gustoća (G / CM³) | Maksimalna temp usluga (stepen) | Otpornost na koroziju |
|---|---|---|---|---|
| Nehrđajući čelik od 316 l | 550-650 | 7.9 | 870 | Odličan |
| 17-4 pH nehrđajući čelik | 1100-1300 | 7.8 | 315 | Vrlo dobar |
| TI-6AL-4V | 900-1100 | 4.43 | 400 | Odličan |
| Innol® 718 | 1200-1400 | 8.19 | 650 | Odličan |
| Hastelloy® x | 760-895 | 8.3 | 1200 | Izvanredan |
Napredni materijalni razvoj u vazduhoplovnom ubrizgavanju
Metalni matrični kompoziti
Istraživanje u nastajanju zrakoplovnih ubrizgavanja fokusirano je na metalne matrične kompozite (MMCS) koji kombinuju metalne pudere sa keramičkim ili ugljičnim vlaknima. Ovi materijali nude poboljšanu specifičnu čvrstoću i ukočenost, čineći ih idealnim za kritične aplikacije -. Nedavni avansi omogućili su uspješnu obradu kompozita aluminija i titanijumskih matrica putem zrakoplovnog ubrizgavanja, otvaranjem novih mogućnosti za komponente zračnog okvira i motora.
Oblik legura memorije
Oblicili se legure memorije (SMAS) obrađene zrakoplovnim ubrizgavanjem omogućavaju inovativno aktiviranje i osjetljive komponente u zrakoplovnim sustavima. Ti se materijali mogu vratiti u unaprijed definirani oblik prilikom zagrevanja, nudeći jedinstvenu funkcionalnost za prilagodljive strukture, ventile i mehanizme za implementaciju. Nedavni proboj u vazduhoplovnom ubrizgavanju poboljšali su svojstva memorije oblika i život umora ovih materijala, proširujući svoje zrakoplovne aplikacije.
Funkcionalno ocijenjeni materijali
Funkcionalno ocijenjeni materijali (FGMS) proizvedeni putem zrakoplovnog ubrizgavanja nude varirajuća svojstva materijala u jednoj komponenti, optimiziranje performansi za različite radne uvjete. Ova tehnologija omogućava komponente sa gradijentnim kompozicijama, poput tranzicije iz korozije otpornog na unutrašnjost ({1}} u unutrašnjost [{2}} bez potrebe za pridruživanjem procesa. FGMS posebno obećavaju za komponente mlaznica i termički upravljački sustavi.
Aditiv - mim hibridi
Kombinovanje zrakoplovnih injekcijskih kalupa s aditivnim tehnologijama proizvodnje stvara nove mogućnosti za složenu proizvodnju komponenata. Ovaj hibridni pristup koristi visoko - sposobnosti za volumen zrakoplovne ubrizgavanja za bazne komponente s aditivnom proizvodnjom za zamršene funkcije ili prilagođavanje. Rezultat su komponente s optimiziranim karakteristikama performansi koje bi bilo teško ili nemoguće proizvesti sa samo tehnologijom.
Aerospace aplikacije za brizganje
Iz komercijalnih avionalizatora do prostora za istraživanje prostora, zrakoplovsko ubrizgavanje omogućava inovativna komponentna rješenja u cijeloj industriji
Strukture aviona
Lagane komponente za avione i strukturne sisteme
Sistemi motora
High - Temperaturne komponente za pogonske sisteme
Fluidni sistemi
Precizne komponente za gorivo i hidrauličke sisteme
Svemirski sistemi
Komponente za satelitske i prostore za istraživanje prostora
Strukturne komponente i sklopovi
Vazduhoplovsko ubrizgavanje pretvorilo je proizvodnju strukturnih komponenti, omogućavajući složene geometrije koje smanjuju težinu uz održavanje snage. Ove komponente često zamjenjuju više dijelova koji bi tradicionalno sastavljeni, smanjujući ukupnu težinu i poboljšanje pouzdanosti kroz konsolidaciju dijela.
Komponente pokretača i povezivanje sistema
Montažni nosači i konstrukcije za podršku
Mehanizmi vrata i zasuna s integriranim funkcijama
Komponente i sigurnosna ograničenja okvira
Hardver za pričvršćivanje krila i trupa
Veliki proizvođač zrakoplova smanjio je težinu sklopa komponente krila za 23% putem zrakoplovnog ubrizgavanja, dok eliminira 17 pojedinih dijelova i smanjenje vremena montaže za 40%.
Komponente plinske turbine i pogona
Aerospace ubrizgavanje omogućilo je značajnu napretku u dizajnu i performansama motora motora. Koristeći visoki - Superowings, aerospace ubrizgavanje proizvode kompleks, u blizini komponenta u obliku - neto - koji imaju pouzdano u ekstremnoj temperaturi i podložnim okruženjima modernih motora za plinsku turbinu.
Komponente zadržavanja turbine oštrice i brtve
Komponente za komponente i brizgalice za gorivo
Elementi izmjenjivača topline i rashladni prolazi
Tijela ventila i komponente aktuatora
Kućišta ležaja i konstrukcije za podršku
Aerospace ubrizgavanje je omogućilo proizvođače motora da proizvedu segmente mlaznice turbine s unutarnjim rashladnim kanalima koji su prethodno bili nemogući proizvoditi, poboljšavajući toplinsku efikasnost za 8-10%.
Komponente goriva i hidrauličnog sistema
Precizne i materijalne mogućnosti zrakoplovnog ubrizgavanja čine ga idealnim za komponente za rukovanje tečnošću u zrakoplovnim aplikacijama. Ove komponente zahtijevaju uske tolerancije, izvrsne površinske obrade i otpornost na agresivna goriva, maziva i hidraulične tekućine.
Mlaznice i komponente upravljanja mlaznicama za gorivo
Hidraulična tijela za ventila i kompleti razvodnika
Kućišta filtra i komponente za odvajanje tekućine
Regulatori pritiska i kućišta senzora
Brzo - Isključite spojnice i komponente spojnice
Aerospace ubrizgavanje je smanjilo brzinu propuštanja komponenta sustava goriva za preko 90% u odnosu na tradicionalno proizvedene dijelove, uz smanjenje težine i poboljšavajući karakteristike protoka.
Komponente za istraživanje satelita i prostora
Jedinstveni izazovi svemirskog okruženja - ekstremne temperaturne fluktuacije, vakuumski uvjeti, izloženost zračenju i pokretanje vibracije - čine zrakoplovno ubrizgavanje kalupa idealnim proizvodnim rešenjem. Mogućnost izrade kompleksa, lagane komponente sa izuzetnim svojstvima materijala kritična je za svemirske aplikacije.
Komponente potisnika i uređaji za upravljanje gorivima
Mehanizmi komponenti i raspoređivanja antene
Komponente sistema termalnog upravljanja
Solarni hardver za ugradnju i raspoređivanje solarne matrice
Kućišta instrumenta i komponente optičkih sistema
Veliki izvođač zrakoplovskog izvođača smanjio je masu satelitskog pogonskog sustava za 35% koristeći zrakoplovsko ubrizgavanje, istovremeno poboljšavajući pouzdanost i smanjenje broja komponenti za 70%.
Proces implementacije zrakoplovnog ubrizgavanja
Naslov modula
Dizajn za analizu proizvođača
Provedena sveobuhvatna DFM studija za optimizaciju geometrije komponenata za zrakoplovno ubrizgavanje, uključujući analizu debljine zidova i provedbu nacrta kuta.
Izbor i testiranje materijala
Procijenjeno više od legura od nehrđajućeg čelika prije odabira modificirane formulacije 316L optimizirano za zrakoplovsko ubrizgavanje s poboljšanom otpornošću na koroziju.
Razvoj i validacija procesa
Razvijen specijalizovani ciklus sinterovanja za postizanje 98,5% gustoće uz održavanje stabilnosti dimenzija, potvrđene kroz opsežno mehaničko ispitivanje.
Implementacija proizvodnje
Provedena puna proizvodnja sa statističkim kontrolom procesa, postizanje vrijednosti CPK-a od 1,67 za kritične dimenzije i nulte nedostatke u početnom proizvodnom pokretu od 5.000 komponenti.
Komercijalni avionski komponent motora redizajn
Vodeći proizvođač zrakoplova nastojao je poboljšati performanse i smanjiti težinu kritične komponente za kontrolu goriva. Postojeća skupština sastojala se od 12 odvojenih obrađenih dijelova izrađenih od nehrđajućeg čelika od 316.
Smanjenje težine
32% smanjenje komponente kroz optimizaciju dizajna omogućeno sredstvom za ubrizgavanje zrakoplova
Ušteda troškova
47% nižih troškova proizvodnje u odnosu na tradicionalnu obradu i montažu
Smanjenje vremena olovo
63% brži proizvodni ciklus iz sirovine do gotove komponente
Poboljšana pouzdanost
Eliminirano potencijalne puteve curenja konsolidacijom 12 dijelova u jednoj komponentu zrakoplovnog ubrizgavanja
Uspješna implementacija zrakoplovnog ubrizgavanja za ovu komponentu je od tada proširena na preko 40 drugih komponenti motora u tri linije proizvoda.
Prednosti vazduhoplovnog ubrizgavanja
U odnosu na tradicionalne proizvodne metode, zrakoplovno ubrizgavanje nudi brojne tehničke i ekonomske prednosti
Tehničke prednosti
Složena sposobnost geometrije
Aerospace ubrizgavanje može proizvesti komponente s zamršenim geometrima, podrezanjima, tankim zidovima i složenim unutarnjim značajkama koje su teške ili nemoguće postići sa konvencionalnim proizvodnim procesima. To omogućava optimizaciju dizajna za sniženje performansi i težine.
Izuzetna dimenzijska tačnost
Aerospace ubrizgavanje dosljedno postiže uske tolerancije (obično ± 0,3% dimenzije) s odličnom ponovljivošću. To smanjuje potrebu za sekundarnim obradnim operacijama i osigurava dosljedne performanse širom proizvodnje.
Konsolidacija dijela
Aerospace ubrizgavanje omogućava integraciju više komponenti u jedan dio, eliminirajući operacije montaže, smanjujući potencijalne točke kvara i poboljšanje ukupne pouzdanosti uz smanjenje težine i složenosti.
Uniformnost materijala
Kontrolirano pregrađeno okruženje zrakoplovnog ubrizgavanja proizvodi komponente sa konzistentnim svojstvima materijala tokom cijelog dijela, minimiziranje unutarnjih naprezanja i osiguravanje predvidljivih performansi pod opterećenjem.
Ekonomske i operativne prednosti
Učinkovitost troškova na skali
Dok troškovi alata za zrakoplovsko ubrizgavanje u početku mogu biti veći, proces postaje vrlo trošak - efikasan za srednje do visoke količine proizvodnih proizvodnih količina. Jedinični troškovi značajno se smanjuju jer se povećava volumena proizvodnje.
Materijalna efikasnost
Aerospace ubrizgavanje obično postiže 95-98% iskorištavanje materijala, znatno veće od obradnih procesa koji često troše 60-80% sirovine kao čipove i swaref. Ovo je posebno dragocjeno za skupe alerte za vazduhoplovstvo.
Smanjena vremena olova
Aerospace ubrizgavanje religena Smještava proizvodnja s kraćim vremenima ciklusa u odnosu na mnoge tradicionalne procese, posebno prilikom proizvodnje složenih komponenti. To smanjuje ukupnu vremena vode iz dizajna do završetka dijela.
Smanjene sekundarne operacije
Aerospace ubrizgavanje proizvodi u blizini - neto ili komponenta oblika koji često zahtijevaju minimalne radne operacije, smanjujući broj izravnih koraka i povezanih troškova u odnosu na dijelove koji su proizvedeni za kovanje ili lijevanje, praćeno opsežnoj obradi.
Aerospace ubrizgavanje u odnosu na tradicionalne proizvodne procese
| Proces proizvodnje | Sposobnost složenosti | Upotreba materijala | Dimenzionalna tačnost | Trošak proizvodnje (10.000 jedinica) | Vrijeme vođenja |
|---|---|---|---|---|---|
| Aerospace ubrizgavanje | Odličan | 95-98% | ±0.3% | 125 dolara po jedinici | 8-10 nedelja |
| CNC obrada | Dobro | 20-40% | ±0.05% | 380 dolara po jedinici | 4-6 nedelja |
| Investicijska livenja | Vrlo dobar | 60-70% | ±0.5-1.0% | 210 dolara po jedinici | 12-16 nedelja |
| Kovanje | Ograničen | 30-50% | ±1.0-2.0% | 450 dolara po jedinici | 16-20 nedelja |
| Aditivna proizvodnja | Odličan | 90-95% | ±0.5% | 850 dolara po jedinici | 2-4 nedelje |
Izazovi u zrakoplovnom ubrizgavanju
Uprkos mnogim prednostima, vazduhoplovstvo ubrizgavanja suočava se sa jedinstvenim izazovima u ispunjavanju strožih zahteva vazduhoplovnih aplikacija
Materijalni izazovi
Održavanje legure čistoće i kontrole kompozicije u obliku praha
Postizanje pune denzifikacije u visokim pulsijskim legurama -
Kontrola strukture zrna i fazne transformacije tokom sinterovanja
Osiguravanje konzistentnih materijala u proizvodnji serija
Razvoj odgovarajućih vezivnih sistema za visoke - legure temperature
Trenutna rješenja
Napredne tehnike atomizacije u prahu, vlasničke vezivne formulacije, te precizno kontrolirane atmosfere sinterovanja bave se tim izazovima u modernoj zrakoplovi za brisanje ubrizgavanja.
Procesni izazovi
Kontrola dimenzija promjena tijekom sinterovanja (obično 15-20%)
Sprečavanje izobličenja u složenim geometrijama za vrijeme debindiranja i sinterije
Postizanje jednolične gustoće u kompleksu komponenta - u obliku slova
Eliminiranje unutrašnjih oštećenja kao što su poroznost i mikro - pukotine
Održavanje uske kontrole procesa preko proširene proizvodnje
Trenutna rješenja
Računar (CAE) simulacija (CAE), napredna kontrola peći, te u - sustavi za praćenje procesa omogućavaju čvršće kontrolu procesa u zračnom obliku ubrizgavanja.
Kvaliteta i certifikacija
Ispunjavanje stroge zrakoplovne materijale i specifikacije performansi
Uspostavljanje sveobuhvatne sljedivosti materijala u cijeloj proizvodnji
Razvoj robusne provjere i kvalifikacijske dokumentacije za provjeru procesa
Implementacija efektivne ne {- destruktivne testiranje za kritične komponente
Rešavanje regulatornih zahteva za let - kritičke aplikacije
Trenutna rješenja
Implementacija sistema upravljanja kvalitetom AS9100, napredne NDT metode i sustavi digitalnog sljedivosti rješavaju se sakupljanjem certificiranja u zrakoplovnom ubrizgavanju.
Adresiranje ključnih izazova u vazduhoplovnom ubrizgavanju
Dimenzionalna kontrola i upravljanje skupljanjem
Jedan od najznačajnijih izazova u vazduhoplovnom ubrizgavanju predviđa i kontrolu dimenzionalnih promjena koje se javljaju tijekom sinterovanja. Komponente se obično skupljaju za 15-20% u svim dimenzijama, a postizanje preciznih konačnih dimenzija zahtijeva sofisticirano upravljanje modeliranjem i procesuiranjem.
Napredno modeliranje skupštine
Analiza konačnih elemenata (FEA) Softver posebno razvijen za aerospace ubrizgavanje precizno predviđa obrasce skupljanja na osnovu svojstava materijala i geometrije komponenata.
Strategije kompenzacije
Dizajneri kalupa primjenjuju precizne faktore skaliranja za obračun za skupljanje, sa multi - kompenzacijom osi za složene geometrije u alatima za vazduhoplovstvo u vazduhoplovstvu.
Statistička kontrola procesa
Pravi - Jedno nadgledanje parametara sinterova u kombinaciji sa statističkom analizom omogućava konzistentnu kontrolu skupljanja preko proizvodnje u vazduhoplovstvu u vazduhoplovnom ubrizgavanju.
Dostizanje materijala
Postizanje potrebnih svojstava materijala u komponentama ubrizgavanja zrakoplovnih ubrizgavanja, posebno za visoke punjenje [{0}} legure, predstavlja značajne izazove. Metalurgija praha priroda procesa može dovesti do razlike u mikrostrukturi u odnosu na kovane materijale.
Optimizacija praha
Napredne tehnike proizvodnje u prahu, uključujući atomizaciju plina, proizvode sferne čestice sa distribucijom kontrolirane veličine idealnim za vazduhoplovsko ubrizgavanje.
Razvoj ciklusa sinterovanja
Vlasnički ciklusi sinterovanja s preciznim temperaturnim rampama i vremena zadržavanja maksimiziraju denzifikaciju tijekom kontrole rasta zrna u komponentama za brisanje zrakoplova.
Post - Tretmani za sinteru
Specijalizirani toplinski tretmani i obrade za završnu obradu površinskih završnih obrada poboljšavaju mehanička svojstva i performanse komponenti zrakoplovnih ubrizgavanja kako bi se zadovoljili zračni zahtjevi za zrakoplovstvo.

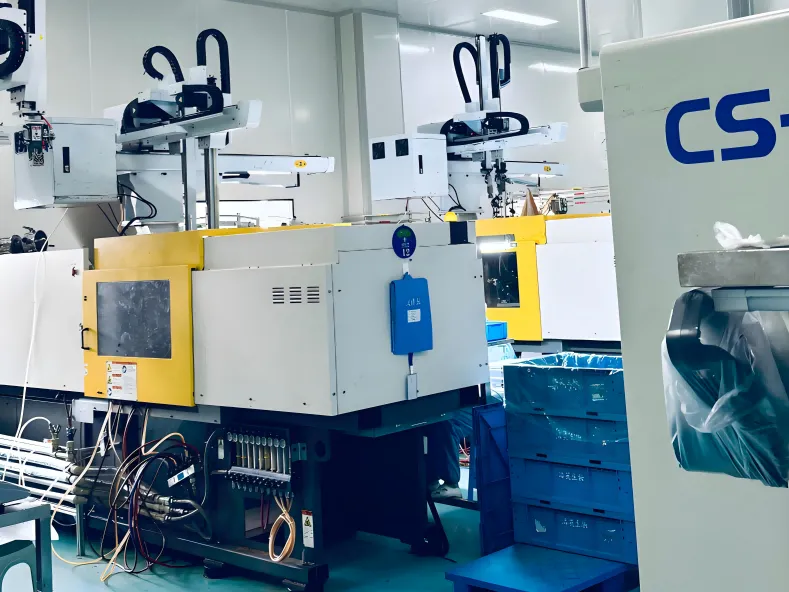

Budućnost vazduhoplovnog ubrizgavanja
Uređivanje tehnologija i inovacije šire mogućnosti i primjene zrakoplovnog ubrizgavanja
Tehnološki napredak
Umjetna inteligencija i mašinsko učenje
Ai - Optimizacija procesa Optimizacija je revolucionarnost vazduhoplovnog ubrizgavanja analizom ogromnih količina proizvodnih podataka za identifikaciju optimalnih parametara. Mašinski algoritmi za učenje mogu predvidjeti potencijalne nedostatke i prilagoditi procesne varijable u stvarnom - vrijeme, poboljšanje kvalitete i smanjenje otpada u operacijama zrakoplovnog ubrizgavanja.
Napredni materijalni sistemi
Razvoj novih legura kompozicija posebno optimiziran za vazduhoplovsko ubrizgavanje je proširenje mogućnosti performansi. Oni uključuju visoko - legure entropije sa izuzetnom čvrstoćom - u - omjere težine i poboljšali visoko - performanse temperature, otvaranjem novih područja za ubrizgavanje.
Digitalizacija i virtualizacija
Digitalni blizanci aerospace-a ubrizgavanja procesa omogućavaju virtualno testiranje i optimizaciju prije nego što započne fizička proizvodnja. Ova digitalna nit se proteže od dizajna kroz proizvodnju i u - praćenje performansi usluge, stvarajući potpuno povezani ekosustav za razvoj zrakoplovnog komponenata.
Pristupi hibridnih proizvođača
Kombinovanje zrakoplovnih injekcijskih kalupa s aditivnim tehnologijama proizvodnje stvara nove mogućnosti za složenu proizvodnju komponenata. Ovaj hibridni pristup koristi visoko - sposobnosti za volumen zrakoplovne ubrizgavanja dizajnerskim slobodom 3D ispisa za funkcije koje bi bilo nemoguće sa samom tehnologijom.

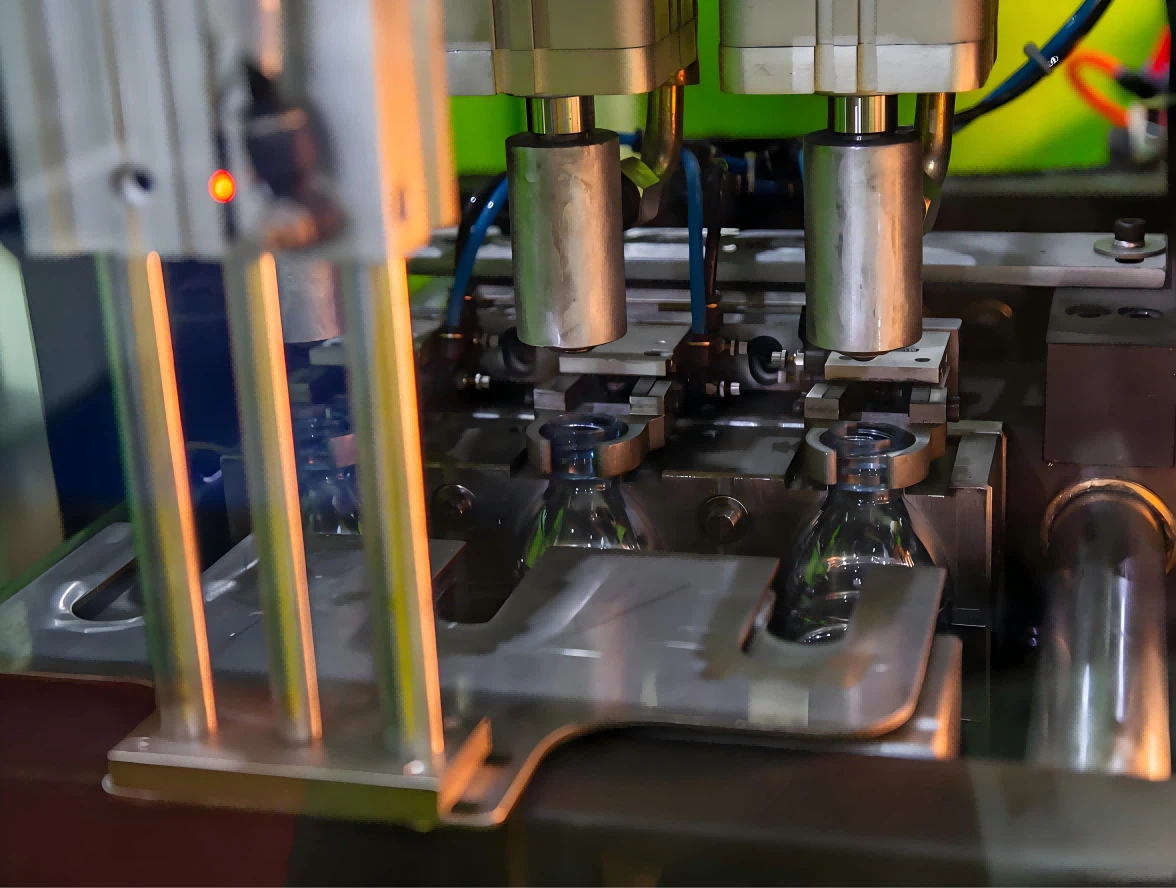

Poboljšanja održivosti
Ošireno efikasno korišćenje materijala za vazduhoplovno ubrizgavanje dodatno se poboljšava recikliranjem viška materijala i vezanih sistema. Energy - efikasni procesi sinterovanja i ugljik - neutralni proizvodni pogoni čine vazduhoplotno ubrizgavanje veznog održive proizvodnje za vazduhoplovnu komponente.
U - situ monitoring procesa
Napredne tehnologije senzora omogućavaju stvarno - vremenski nadzor kritičnih parametara u cijelom procesu zrakoplovnog ubrizgavanja. To uključuje inline sustave za snimanje za kvalitetnu inspekciju, termičko mapiranje sinterovih peći i nadgledanje pritiska tokom oblikovanja, svi doprinose poboljšanom kontroli procesa i osiguranju kvaliteta.
Uređivanje aplikacija za vazduhoplovno ubrizgavanje
Hypersonic komponente vozila
Napredne tehnike letljivog ubrizgavanja su omogućavaju proizvodnju toplote - otpornih komponenti koje mogu izdržati ekstremne temperature hipersoničnog leta.
Nuklearna toplotna pogona
Specijalizirani procesi ubrizgavanja zrakoplovnih ubrizgavanja za vatrostalne metale omogućavaju komponente za sljedeće - generacije nuklearne toplotne pogonske pogone za istraživanje dubokih prostora.
Električni pogonski sustavi
Visoko - precizne klipne komponente za brisanje injekcioniranje zrakoplovnih zrakoplovnih ubrizgavanja su kritične za efikasan rad sljedeće - generacije električnih i hibridnih - električnih pogonskih sistema.
Space staništa
Lagana, visoka;
Kako tehnologija zrakoplovne ubrizgavanja injektira, nastavlja se unaprijediti, njegov raspon primjena proširit će se dalje, omogućavajući inovacije u zrakoplovnom dizajnu i performansi koji su trenutno nezamisliv. Kombinacija napretka materijala, poboljšanja procesa i digitalne integracije učvršćujet će zrakoplovno ubrizgavanje kao kamen temeljne tehnologije u budućnosti proizvodnje zrakoplovstva.
Često postavljana pitanja
Koja je razlika između zrakoplovne ubrizgavanja i konvencionalnog oblikovanja?
Dok oba procesa koriste opremu za brizganje za oblikovanje dijelova, zrakoplovsko ubrizgavanje posebno koristi metalne pudere (obično 60-70% po volumenu) pomiješane sa vezirama, a ne termoplastičnim polimerima. Nakon oblikovanja, vezivo se uklanja kroz debinging, a dio se sinterovi na visokim temperaturama za densificiranje metalnih čestica. To rezultira komponentama s mehaničkim svojstvima kovanih metala, ali sa složenim geometrijama mogućim kroz oblikovanje ubrizgavanja. Aerospace ubrizgavanje također uključuje dodatne kontrole kvalitete i materijalne potvrde specifične za zrakoplovne aplikacije.
Koja ograničenja veličine postoje za komponente za vazduhoplovstvo u brizganju?
Aerospace ubrizgavanje je najopseljivije za male do srednje veličine srednje - veličine, obično se u rasponu od nekoliko grama do oko 500 grama. Iako se mogu proizvesti veće komponente (do 2-3 kg), oni predstavljaju značajne izazove u postizanju ravnomjerne gustoće, kontrolirajući skupljanje i osiguravanje dosljedne svojstva materijala. Na maksimalnu praktičnu veličinu utječe i dostupna oprema za ubrizgavanje i mogućnosti za sinteroviranje peći. Za Aerospace aplikacije, slatka mesta za vazduhoplovnu ubrizgavanje komponente su komponente sa složenim geometrijama koje se dižu do otprilike 150-200 mm u najvećoj dimenziji.
Kako se trošak zrakoplovnog injekcijskog oblikovanja upoređuju sa ostalim procesima obuhvata?
Aerospace ubrizgavanje obično ima veće početne troškove alata u odnosu na obradu, ali niže po - jedinični troškovi za srednje do visoke proizvodnje. Za složene komponente proizvedene u količinama od 1.000 ili više, zrakoplovsko ubrizgavanje često postaje najčešće koštalo - efikasna metoda proizvodnje. U usporedbi s ulaganjem u kastingu, zrakoplovno ubrizgavanje općenito nudi bolju dimenzijsku tačnost sa sličnim ili nižim jedinicama za složene geometrije. Za nisku proizvodnju glasnoće (manje od 500 jedinica), aditivna proizvodnja ili obrada mogu biti više troškovi- efikasni uprkos nižim iskorištavanjem materijala.
Mogu li komponente zrakoplovne ubrizgavanja mogu ispunjavati iste materijalne specifikacije kao kovane ili kovane dijelove?
Da, moderni procesi ubrizgavanja zrakoplovnih ubrizgavanja mogu proizvesti komponente koje ispunjavaju ili prelaze mnoge specifikacije materijala potrebne za zrakoplovne aplikacije. Dok su tradicionalno došlo do razlike u mehaničkim svojstvima u odnosu na kovane materijale, napredak u kvaliteti praha, veziva i sinterski procesi značajno su suzili ovaj jaz. Mnoge komponente za brisanje zrakoplovnih ubrizgavanja sada ispunjavaju istu vlačnu čvrstoću, otpornost na umor i zahtjeve otpornosti na koroziju kao njihove kovane kolege. Za kritične primjene uspostavljeni su specifične specifikacije materijala i protokoli za testiranje kako bi se osiguralo da komponente za vazduhoplovstvo ubrizgavanja ispunjavaju sve zahteve za performanse.
Koji se standardi i certifikati kvaliteta odnose na vazduhoplovnu ubrizgavanje?
Aerospace-a zabrinutosti za ubrizgavanje moraju se pridržavati istih rigoroznih standarda kvalitete kao i drugi procesi za proizvodnju zrakoplovstva. To uključuje poštivanje sa AS9100, međunarodnog standarda upravljanja kvalitetom za industriju vazduhoplovstva. Uz to, komponente za vazduhoplovstvo ubrizgavanja često moraju ispuniti određene materijalne standarde kao što su AMS (Specifikacije zrakoplovnih materijala) za metalne legure. Ovisno o primjeni, komponente mogu zahtijevati certificiranje putem NADCAP-a (Nacionalni program akreditacije zrakoplovnog i odbrane) za posebne procese. Zahtjevi za sljedivost su također strogi, sa sveobuhvatnom dokumentacijom potrebnom od sirovina kroz završni pregled.
Koliko vremena treba da se razvije novo komponenta za brisanje ubrizgavanja u dizajnu za proizvodnju?
Razvojni vremenski zid za novu komponentu zrakoplovnog ubrizgavanja obično se kreće od 12 do 24 tjedna, ovisno o složenosti. Ovo uključuje dizajn za analizu proizvodnje (2- 3 tjedna), dizajn alata i izrada (6-12 tjedana), razvoj i validaciju procesa (2-4 tjedna) i testiranje kvalifikacija (2-6 tjedana). Za kritične komponente za let koji zahtijevaju opsežnu certifikaciju, vremenska traka može se proširiti na 6-12 mjeseci. Brze tehnike prototipiranja, uključujući 3D štampanje alata za prototip, može skratiti početnu fazu razvoja, omogućujući za provjeru dizajna prije nego što se obvezuju na proizvodno sredstvo za ubrizgavanje.
