Šta su karbidni umeci?

Prošlog utorka sam spalio šest CNMG432 na seriji od 17-4 PH. Kupac je imao 48 HRC, a moj Kennametal KC5010 razred jednostavno ga nije imao. Prešao na Sandvik GC4325 i završio rad. To su karbidni umeci za vas. Ponekad katalog kaže jedno, a dio govori drugo.

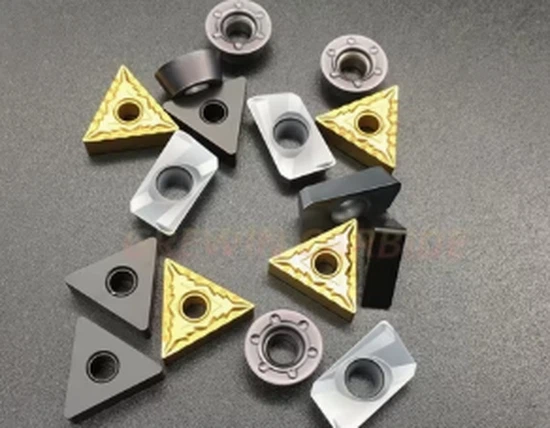

Umetci od tvrdog metala su oni mali zamjenjivi vrhovi za rezanje koje stegnete u držač alata. Volfram karbid sinterovan sa kobaltom. Volfram vam daje tvrdoću. Kobalt sve drži na okupu. Jednostavan koncept, postoji još od 1920-ih kada su neki momci u GE-u shvatili da možete utisnuti ove stvari u oblike.

Većina radnji prođe kroz stotine njih svakog mjeseca. Možda hiljade ako se bavite tokarinjem proizvodnje. Istroše se. Indeksirate do sljedećeg ugla. Kada svi uglovi nestanu, bacite ga u kantu za reciklažu i uzmite novu. Prerađivači karbida ovih dana plaćaju pristojan novac jer volfram nije jeftin i 80% ga dolazi iz Kine.

Cijela poenta je brzina. Brzi čelik dostiže oko 100 stopa u minuti na čeliku prije nego što postane prevruć i izgubi živce. Carbide će raditi 400, 500, čak 800 SFM u zavisnosti od klase i onoga što sečete. To je pravi novac kada citirate poslove. Vrijeme ciklusa pada, sati vretena rastu, pravite više dijelova.

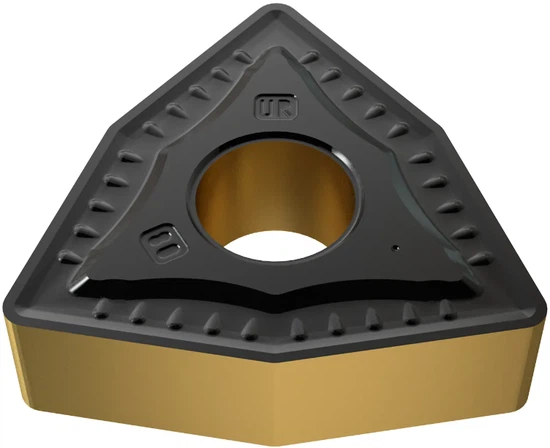

CNMG i WNMG su radni konji za okretanje . 80 stepena u obliku dijamanta, negativnu grabu, dvostrano tako da dobijete osam uglova prije nego što se završi. TNMG vam daje šest uglova na trouglu. Momci se svađaju koji je bolji. Mnoštvo WNMG kaže da su njihove ručke umetka bolje prekidale rezove zbog geometrije ivica. CNMG momci kažu da dobijate više kornera po dolaru. Oba tabora imaju poentu.

Slova i brojevi vam govore šta kupujete. CNMG120408 se ovako kvari. C je oblik. N znači negativan rake. M je klasa tolerancije. G znači da postoji rupa i lomač strugotine. 12 je veličina, otprilike 12 mm upisan krug. 04 je debljina. 08 je polumjer nosa, 0,8 mm. Kada naučite sistem, možete pročitati bilo koji umetnuti kod od bilo kojeg proizvođača.

Premazi su važniji nego što većina ljudi misli. CVD odlaže debele slojeve aluminijum oksida i titanijum karbonitrida na visokoj temperaturi. Dobra toplotna barijera, omogućava vam da trčite brže, ali proces malo zaokružuje ivicu. PVD nanosi tanje premaze na nižim temperaturama i održava oštricu ivice. Završni radovi obično idu PVD. Gruba obrada ide CVD. Neki od novijih razreda koriste i jedno i drugo.

Godinama sam koristio Iscar IC8150 na livenom gvožđu. Zlatni premaz, TiN gornji sloj. Radio je odlično dok nisam počeo da dobijam delove sa tvrdim mestima od loših odlivaka. Sada držim nekoliko kutija sa keramičkim{4}}ojačanim profilima kada gvožđe postane čudno. Naučite šta radi u vašoj radnji na vašim mašinama sa vašim podešavanjem rashladne tečnosti.

Odabir razreda je mjesto gdje se dešava magija. Svaki proizvođač ima svoj sistem imenovanja. Kennametal KC5010 nije isto što i Sandvik GC4015, iako bi oboje trebali biti čelika opće namjene. Testirate ih na svojim stvarnim dijelovima i birate onaj koji traje najduže ili najbrže seče ili daje najbolju završnu obradu. Ponekad se skupa ocjena sama po sebi isplati. Ponekad je dobar tajvanski umetak.

Momci koji prodaju alat žele da vjerujete da postoji savršena ocjena za svaku primjenu. Ne postoji. Postoji niz ocjena koje će raditi, a vi birate jednu na osnovu onoga što je u ladici i čemu vas je posljednji posao naučio. Old tajmeri vode bilješke u bilježnici trgovine. Koristim tabelu, ali to je ista ideja. Ova ocjena je radila na tom materijalu pri ovim brzinama. Ovaj nije.

Druga varijabla su lomljenci strugotine. Žljebovi i izbočine oblikovani na gornjoj strani kontroliraju kako se strugotina savija i lomi. Lagani rezovi trebaju drugačiju geometriju od teških rezova. Pogriješite i imat ćete ptičje gnijezdo omotano oko vašeg dijela za trideset sekundi. Popravite to kako treba i čips odlete u urednim malim C oblicima ili šesticama.

Držači alata moraju odgovarati umetku. MCLNR drži CNMG pod određenim uglom. MWLNR ima WNMG. Drugo i treće slovo govore o obliku umetka i šaci. Desna ruka za većinu okretanja OD, lijeva za okrenuta prema vretenu. Šipke za bušenje koriste iste stilove umetanja, ali u manjim pakovanjima koja se uklapaju u rupe.

Proizvođači pločica svake godine izlaze s novim ocjenama. Bolji premazi, finije zrnaste podloge, optimizirana priprema rubova. Nešto od toga je marketing. Nešto od toga zapravo funkcionira. KC5010 koji sam ranije spomenuo zamijenio je stariju klasu koja je zamijenila još stariju. Svaka generacija radi malo brže ili traje malo duže. Napredak se dešava sporo, ali se zbraja.

Prodavnice koje rade puno od jedne stvari obično se odlučuju na dvije ili tri ocjene kojima vjeruju. Općim radnjama potrebno je više raznolikosti jer se rad mijenja. U svakom slučaju, završite sa fiokama punim umetaka i dobrom idejom koje da zgrabite za šta. To znanje se gradi godinama. Nijedan katalog vam to ne može dati.
