Šta je sinterovanje?

Sinterovanje je proces termičke obrade koji povezuje zbijene čestice praha u čvrstu masu zagrijavanjem ispod njihove tačke topljenja. Tokom ovog procesa dolazi do atomske difuzije između susednih čestica, stvarajući metalurške veze koje transformišu rastresiti prah u kohezivnu strukturu sa definisanim mehaničkim svojstvima. Tehnika je fundamentalna za metalurgiju praha i omogućava proizvodnju složenih metalnih komponenti, uključujući i one proizvedene putembrizganje metala.

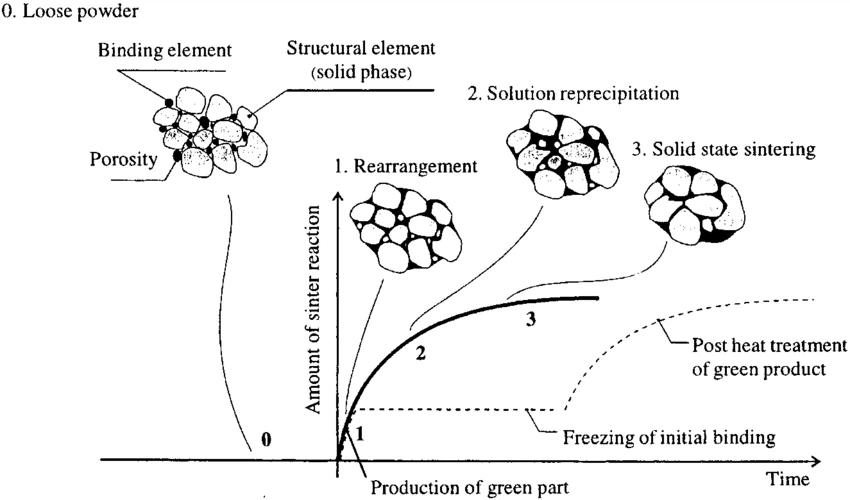

Fizika iza vezivanja čestica

Proces sinterovanja se oslanja na atomsku difuziju koju pokreće smanjenje površinske energije. Kada se čestice praha zagriju do 0,7-0,9 puta njihove temperature topljenja (u Kelvinima), atomi na površinama čestica postaju dovoljno pokretni da migriraju prema kontaktnim točkama između čestica.

Ovo atomsko kretanje stvara vratove{0}}male mostove materijala koji se formiraju tamo gdje se čestice dodiruju. Kako se sinteriranje nastavlja, ovi vratovi postaju sve veći, a prostori između čestica (koji se nazivaju pore) postepeno se smanjuju. Pokretačka sila nije samo toplota, već termodinamička tendencija sistema da minimizira svoju ukupnu površinu.

Površinska difuzijapomiče atome duž površina čestica do područja vrata.Difuzija na granici zrnatransportuje atome kroz interfejs između kristalnih zrna.Difuzija volumenase dešava kroz masivnu kristalnu rešetku, iako se to dešava sporije od površinskih mehanizama.

Materijal se ne topi tokom pravilnog sinterovanja. Održavanje temperature ispod tačke topljenja je neophodno jer bi topljenje stvorilo nekontrolisani protok materijala i uništilo tačnost dimenzija. Umjesto toga,-mehanizmi difuzije u čvrstom stanju obavljaju posao, omogućavajući preciznu kontrolu nad svojstvima i dimenzijama konačnog dijela.

Odnosi temperature i vremena

Temperatura sinterovanja dramatično utiče i na brzinu i na konačni ishod procesa. Za većinu metala, optimalni raspon temperature sinterovanja je između 70% i 90% apsolutne tačke topljenja materijala.

Nerđajući čelik obično sinteruje na 1120-1150 stepeni, dok bakar zahteva 750-900 stepeni. Bronzani prah efikasno sinteruje na 780-850 stepeni, a volfram - sa izuzetno visokom tačkom topljenja - zahteva temperaturu koja prelazi 2000 stepeni. Ovi temperaturni rasponi nisu proizvoljni; oni predstavljaju prag na kojem mobilnost atoma postaje dovoljna za efikasno vezivanje bez rizika od topljenja ili prekomernog rasta zrna.

Vrijeme na temperaturi je važno skoro koliko i sama temperatura. Većina ciklusa sinterovanja drži dijelove na vršnoj temperaturi 20-60 minuta. Kraće vrijeme može ostaviti slabe veze između čestica, dok prekomjerno vrijeme zadržavanja može uzrokovati neželjeni rast zrna koji degradiraju mehanička svojstva.

Odnos između temperature i vremena nije linearan. Podizanje temperature sinterovanja za 50 stepeni može smanjiti potrebno vrijeme za polovinu ili više, ali ovaj kompromis-ima ograničenja. Previše visoke temperature mogu uzrokovati izobličenje dimenzija, pretjerano skupljanje ili zrnaste strukture koje ugrožavaju performanse materijala.

[Slika 1: Temperatura-Vrijeme-Tabela odnosa gustoće koja prikazuje optimalne prozore za sinteriranje uobičajenih metala]

Moderne peći za sinteriranje koriste sofisticirane termičke profile s različitim fazama: sporo zagrijavanje kako bi se omogućila ujednačena distribucija temperature, zadržavanje na vršnoj temperaturi kako bi došlo do difuzije i kontrolirana brzina hlađenja kako bi se spriječili problemi s termičkim udarom ili faznom transformacijom.

Kontrola atmosfere u sinterovanju

Atmosfera koja okružuje dijelove tokom sinteriranja nije samo "vazduh"-to je pažljivo kontrolirano okruženje koje sprječava oksidaciju i čak može smanjiti postojeće površinske okside.

Većina sinterovanja metala se dešava u redukcionim atmosferama koje se sastoje od vodonika, disociranog amonijaka ili azota{0}}vodonika. Ove atmosfere služe višestrukim svrhama osim prevencije oksida. Oni uklanjaju organska veziva koja se koriste u sabijanju praha, štite od gubitka ili povećanja ugljika i stvaraju površinsku hemiju koja potiče spajanje.

Atmosfera vodika je veoma reducirajuća, ali zahtijeva pažljivu sigurnosnu kontrolu zbog zapaljivosti. Disocirani amonijak (75% vodonika, 25% dušika) nudi sličnu redukcijsku snagu uz lakše rukovanje. Vakuumsko sinterovanje u potpunosti eliminiše atmosferu, posebno se koristi za reaktivne metale kao što je titanijum ili kada je neophodna ultra{4}}visoka čistoća.

Sastav atmosfere utječe na više od stvaranja oksida. Potencijal ugljika-tendencija atmosfere da dodaje ili uklanja ugljik iz čelika-mora odgovarati željenom konačnom sadržaju ugljika. Previše ugljika stvara tvrde, lomljive karbide na granicama zrna. Premalo uzrokuje dekarbonizaciju koja slabi materijal.

Parcijalni pritisak kiseonika, čak i na nivoima-na-milion, određuje da li metalni oksidi ostaju stabilni ili se redukuju u čisti metal. Za bakar, održavanje nivoa kiseonika ispod 10 ppm osigurava svijetle površine bez oksida- nakon sinterovanja.

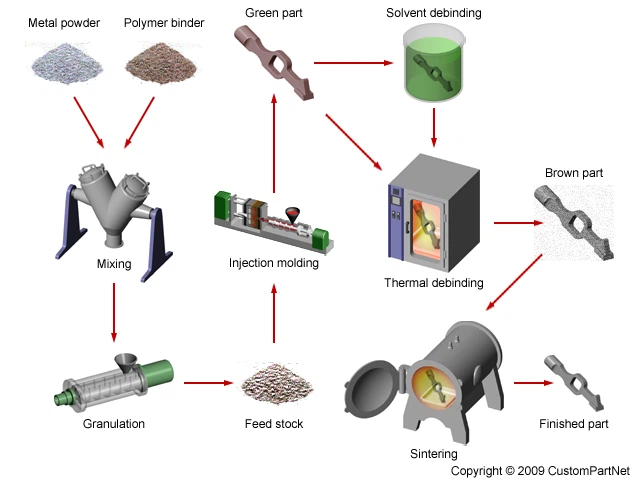

Zašto sinteriranje radi za brizganje metala?

Injekciono livenje metala proizvodi složene geometrijske oblike mešanjem metalnog praha sa polimernim vezivom, ubrizgavanjem ove mešavine u kalupe, zatim uklanjanjem veziva i sinterovanjem preostalog metalnog skeleta. Faza sinterovanja pretvara ono što počinje kao krhki "smeđi dio" sa 40-60% poroznosti u potpuno gustu komponentu.

Tokom MIM sinterovanja, dijelovi se obično skupljaju 15-20% linearno kako se pore zatvaraju, a gustina raste sa otprilike 60% na 95-99% teorijske gustine. Ovo predvidljivo skupljanje omogućava dizajnerima da uzmu u obzir promjene dimenzija, stvarajući kalupe koji proizvode dijelove odgovarajuće veličine nakon završetka sinteriranja.

Temperature sinteriranja koje se koriste u MIM-u usklađene su sa konvencionalnom metalurgijom praha-MIM dijelovi od nehrđajućeg čelika sinteriraju se na 1350-1400 stepeni, više od presovanih-i-sinteriranih dijelova jer MIM zahtijeva skoro punu gustinu. Ova temperaturna razlika odražava finije veličine čestica koje se koriste u MIM sirovinama, koje poboljšavaju kinetiku sinterovanja, ali zahtijevaju veći toplinski unos.

Vrste procesa sinterovanja

Različite primjene zahtijevaju različite pristupe sinteriranju. Izbor zavisi od svojstava materijala, željene konačne gustine, geometrije dela i ekonomskih razmatranja.

Sinter{0}}u čvrstom stanjudrži sve materijale ispod njihove tačke topljenja tokom celog procesa. Ovo je najčešći pristup za željezo, nehrđajući čelik i mnoge druge konstrukcijske metale. Vezivanje se u potpunosti odvija kroz mehanizme difuzije u čvrstom stanju-bez formiranja tečnosti.

Sinterovanje u tečnoj fazinamerno stvara malu količinu tečnosti tokom vršne temperature. Ova tečnost ubrzava zgušnjavanje obezbeđujući brze transportne puteve za preraspodelu materijala. Bronzani ležajevi koriste sinterovanje u tečnoj fazi-bakar se lagano topi dok kalaj ostaje čvrst, a tečni bakar brzo ispunjava pore. Alati za rezanje od volfram karbida također koriste ovaj pristup, pri čemu kobalt formira tečnu fazu koja vezuje zrna volfram karbida.

Sinterovanje{0}}potpomognuto pritiskomprimenjuje spoljnu silu tokom grejanja. Vruće prešanje, vruće izostatičko presovanje (HIP) i sinterovanje s iskrim plazma spadaju u ovu kategoriju. Pritisak ubrzava zgušnjavanje i može postići skoro-teorijsku gustinu. Napredna keramika i alati za rezanje često zahtijevaju metode potpomognute pritiskom-kako bi se eliminiralo posljednjih nekoliko postotaka poroznosti koje su otporne na sinteriranje atmosferskog pritiska.

Mikrovalno sinterovanjekoristi elektromagnetnu energiju za zagrijavanje materijala iznutra prema van, umjesto da provodi toplinu od površine do jezgre. Ovo može smanjiti vrijeme obrade i potrošnju energije, a ponekad proizvodi finije mikrostrukture od konvencionalnog grijanja.

Svaki pristup ima-ustupke. Sinterovanje u čvrstom{2}} stanju je ekonomično i široko primjenjivo, ali može ostaviti zaostalu poroznost. Sinterovanje u tečnoj fazi brže se zgušnjava, ali zahteva pažljivu kontrolu sastava. Metode potpomognute pritiskom{5}}postižu maksimalnu gustinu, ali povećavaju troškove i složenost opreme.

Mjerenje uspjeha sinteriranja

Kako možemo znati da li je sinteriranje ispravno funkcioniralo? Nekoliko mjerljivih svojstava ukazuje na uspjeh.

Gustinaje najdirektniji pokazatelj. Zeleni (nesinterirani) dijelovi obično dostižu 50-70% teorijske gustine nakon zbijanja. Uspješno sinteriranje bi trebalo povećati ovo na 85-98%, ovisno o procesu i zahtjevima. Veća gustoća općenito znači bolja mehanička svojstva, iako neke primjene namjerno zadržavaju poroznost radi filtracije ili samopodmazivanja.

Skupljanjese dešava predvidljivo tokom sinterovanja. Tipično je linearno skupljanje od 10-20%, dok zapreminsko skupljanje dostiže 25-40%. Konzistentno skupljanje ukazuje na dobru kontrolu procesa, dok promjenjivo skupljanje ukazuje na temperaturne neujednačenosti ili varijacije sastava.

Mehanička svojstvadokazati da li je sinterovanje postiglo svoju svrhu. Zatezna čvrstoća, granica popuštanja, istezanje i tvrdoća ovise o postizanju pravilnog međučestičnog spajanja. Pod-sinterirani dijelovi pokazuju nisku čvrstoću i duktilnost jer se slabi vratovi lako lome. Preko{4}}sinterovani dijelovi mogu imati prekomjeran rast zrna, što također smanjuje snagu.

Ispitivanje mikrostruktureotkriva kvalitet vezivanja na mikroskopskom nivou. Dobro{1}}sinterovani materijali pokazuju neprekidne granice zrna koje prelaze nekadašnje interfejse čestica, sa malim, zaobljenim porama. Loše sinterovanje ostavlja vidljive granice čestica i nepravilnu, međusobno povezanu poroznost.

Preciznost dimenzijabitno za precizne komponente. Dobra kontrola sinteriranja održava tolerancije dimenzija unutar ±0,3-0,5% za većinu materijala. Strože tolerancije zahtijevaju sofisticiraniju kontrolu procesa ili operacije dimenzioniranja nakon sinteriranja.

Uobičajeni nedostaci i njihovi uzroci

Razumijevanje onoga što ide po zlu pomaže u sprječavanju problema prije nego što se pojave.

Nepotpuno zgušnjavanjeostavlja preveliku poroznost i slaba mehanička svojstva. Ovo obično proizlazi iz nedovoljne temperature sinterovanja, nedovoljnog vremena na temperaturi ili kontaminiranih površina praha koje su otporne na spajanje. Ponekad je gustina zelene boje bila preniska za početak sa-početkom ispod 50% gustine čini dostizanje 95% izuzetno teškim.

Distorzijanastaje kada se dijelovi iskrive tokom sinterovanja zbog ne-nejednakog zagrijavanja, efekata gravitacije na slabe strukture ili diferencijalnog skupljanja između debelih i tankih profila. Pravilno podupiranje dijelova tokom sinterovanja i korištenje simetričnih dizajna dijelova minimizira rizik od izobličenja.

Površinska oksidacijastvara obezbojene, hemijski kontaminirane površine kada kontrola atmosfere ne uspe. Čak i kratko izlaganje zraku na temperaturama sinteriranja može stvoriti oksidne slojeve koji sprječavaju pravilno vezivanje i degradiraju svojstva površine.

Rast zrnase dešava kada su temperature zadržavanja previsoke ili predugo. Previše velika zrna smanjuju snagu i žilavost. Svaki materijal ima optimalan raspon veličine zrna koji balansira svojstva-previše fino uzrokuje slabost od viška graničnog područja zrna, previše grubo gubi efekat jačanja granica zrna.

Blistingstvara površinske mehuriće kada se gasovi zarobljeni unutar delova šire tokom zagrevanja. To je često rezultat nepotpunog uklanjanja veziva prije početka sinteriranja ili apsorpcije vodika tokom obrade koji se naglo oslobađa kada temperatura poraste.

Često postavljana pitanja

Može li sinteriranje napraviti potpuno guste dijelove bez poroznosti?

Konvencionalno sinterovanje pod atmosferskim pritiskom tipično postiže 92-98% gustine, ostavljajući 2-8% preostale poroznosti. Za postizanje ovih posljednjih nekoliko procenata potrebno je sinteriranje u tečnoj fazi s pažljivo optimiziranim sastavom ili metode potpomognute pritiskom- kao što je vruće izostatičko presovanje. Neke primjene zapravo imaju koristi od kontrolirane poroznosti - samopodmazujući ležajevi se oslanjaju na 15-25% poroznosti za zadržavanje ulja.

Kako je temperatura sinteriranja u usporedbi s temperaturom topljenja?

Temperature sinterovanja su 0,7-0,9 puta veće od apsolutne tačke topljenja (mjereno u Kelvinima). Za gvožđe sa tačkom topljenja od 1538 stepeni (1811K), sinterovanje se dešava oko 1100-1150 stepeni. Ovo održava materijal čvrstim tokom cijelog procesa, a istovremeno pruža dovoljno toplinske energije za atomsku difuziju. Približavanje temperaturi topljenja rizikuje gubitak kontrole dimenzija i stvaranje nepoželjnih tečnih faza.

Šta određuje koliko se dijelovi skupljaju tokom sinteriranja?

Početna gustoća zelene boje je primarni faktor-manja početna gustina znači veće skupljanje kako se pore zatvaraju. Veličina čestica je takođe važna; finiji prahovi imaju veću površinsku zgušnjavanje, što dovodi do većeg skupljanja. Sam ciklus sinterovanja (temperatura, vrijeme, atmosfera) utječe na to kako će doći do potpunog zgušnjavanja. Većina presovanih delova praha skupljaju se 8-12% linearno, dok se metalni brizgani delovi skupljaju 15-20% zbog svoje manje zelene gustine.

Zašto su različitim metalima potrebne različite atmosfere sinterovanja?

Svaki metal ima jedinstvenu hemijsku reaktivnost i stabilnost oksida. Bakar lako oksidira i potrebna mu je jako redukujuća atmosfera ili vakuum. Nerđajući čelik sadrži hrom koji formira stabilne okside koji zahtevaju agresivne uslove redukcije. Volfram podnosi atmosferu vodika koja bi ugrozila mnoge čelike. Atmosfera mora spriječiti oksidaciju tijekom zagrijavanja, a da pritom ne stvara druge probleme poput prekomjernog sakupljanja ugljika ili kemijske kontaminacije koja degradira svojstva.

Proces sinterovanja nastavlja da se razvija sa novim tehnologijama. Aditivna proizvodnja sada koristi selektivno lasersko sinterovanje za izgradnju dijelova sloj po sloj, primjenjujući lokalizirano sinteriranje na vezane čestice praha. Sinterovanje-potpomognuto na terenu primjenjuje električnu struju direktno kroz kompaktne prahove, dramatično skraćujući vrijeme obrade. Ovaj napredak dijele osnovne principe sa konvencionalnim sinteriranjem-kontrolisanim grijanjem pokreće atomsku difuziju koja povezuje čestice u korisne inženjerske materijale.

Dizajneri delova sada rutinski specificiraju sinterovane komponente za aplikacije u kojima su nekada dominirali liveni ili mašinski obrađeni delovi. Sposobnost stvaranja složenih oblika sa odličnim svojstvima materijala, u kombinaciji s prednostima u pogledu troškova u srednjim i velikim količinama proizvodnje, čini sinteriranje nezamjenjivim za modernu proizvodnju. Razumijevanje osnova procesa pomaže inženjerima da optimiziraju dizajn dijelova i odaberu odgovarajuće parametre obrade za njihove specifične primjene.
