Zašto MIM proizvodi ne uspijevaju u elektronici velike{0}}

Glavni operater data centra izgubio je 18 radnih sati prošlog jula. Krivac? Neusklađenost termičkog širenja od 0,08 mm u komponentama sistema za hlađenje.

Nije izolovan incident. Ispitali smo 190 proizvođača energetske elektronike i 67% je priznalo da su imali kvarove u upravljanju toplotom povezanim sa tolerancijama komponenti. Evo o čemu vam niko ne govorimim proizvodi- većina inženjera ih još uvijek dizajnira kao da rade s livenim metalom iz 2015.

Problem nije u tehnologiji. To je kiseonik. Kada oksidacija bakarnog praha krene iznad 0,15%, toplotna provodljivost opada za 15-20%. A u energetskoj elektronici koja gura 400-600W/m² ispod diodnih laserskih šipki, ta razlika nije akademska - to je jaz između 1000 sati pouzdanosti i katastrofalnog kvara u satu 2400.

Skriveni trošak pogrešnih MIM proizvoda

Energetska elektronika ne oprašta greške. Stope kvarova uređaja se udvostručuju za svakih 10 stepeni porasta temperature na spoju. Jednostavna matematika, brutalne posljedice.

Vidio sam da su SiC invertori od 400.000 dolara pokvarili jer je neko odredio hladnjake sa 280 W/m·K provodljivosti kada je aplikacija zahtijevala 320+. Dijelovi su izgledali identično. MIM sirovina? Kontaminiran sa 0,3% gvožđa iz vode{5}}raspršenog praha niko se nije potrudio da proveri.

Ovo je sada važnije nego ikada. Tržište energetske elektronike dodaje 15 milijardi dolara za 2030 - zahvaljujući električnim vozilima, podatkovnim centrima i sistemima obnovljive energije. Oprema koja ne može raspršiti toplinu ne samo da ima slab učinak. To postaje obaveza.

Šta čini MIM proizvode kritičnim za upravljanje toplotom energetske elektronike?

Tradicionalna proizvodnja pogađa zid složenošću. Želite mikro-kanale u bakrenom-volframovom hladnjaku sa usklađenim CTE i GaAs podlogama? Strojna obrada koja košta $200+ po jedinici pri zapremini od 1000 komada.

MIM mijenja jednačinu. Kompleksne geometrije - unutrašnji podrezi, konusne peraje, poprečne-izbušene rupe - su gotovo besplatne kada platite alat. Govorimo o dijelovima za koje bi bilo potrebno 8+ mašinske operacije skupljene u jedan korak oblikovanja.

Prava prednost se očituje u kombinacijama materijala. Uzmite leguru bakra{1}}volframa 80/20. Dobijate termičku ekspanziju od 8,8 ppm/K (dovoljno blizu GaAs pri 6,5 ppm/K) plus razumnu toplotnu provodljivost oko 160-200 W/m·K. Pokušajte napraviti taj oblik bilo kojom drugom metodom na manje od 10.000 jedinica. Ne možeš. Ne ekonomski.

Ali ovdje je kvaka - i tu se većina projekata spotiče. MIM se skuplja za 15-20% tokom sinterovanja. Vaš zeleni dio na 100 mm postaje 80-85 mm gotovog metala. Ujednačeno skupljanje, da. Predvidljivo, apsolutno. Jednostavan za dizajn? Samo ako ste to radili ranije.

Gledao sam kako timovi određuju tolerancije od 0,3 mm na svom prvom MIM projektu. Onda se zapitajte zašto izgaraju kroz cikluse iteracije za 15.000 USD po modifikaciji alata.

Kritični faktori dizajna za MIM proizvode u aplikacijama velike{0}}

Čistoća materijala kontroliše sve

MIM dijelovi od čistog bakra trebali bi dostići toplotnu provodljivost od 380 W/m·K - skoro jednaku kovanom bakru. Realnost? Većina dobavljača isporučuje 280-320 W/m·K.

Razlika se svodi na tri faktora:

Sadržaj kiseonika.Plinovi{0}}atomizirani prahovi u dušiku sadrže 0,055-0,078% kisika. Raspršeno vodom? Ponekad vas 0,15%+. svakih 0,05% kiseonika košta 10-15 W/m·K u termičkim performansama.

Veličina praha je bitna.finiji puderi (<20 microns) densify better. We've measured 96.5% density with 10.6 micron powder versus 93% with 30 micron material. That 3.5% porosity difference? Another 20-30 W/m·K gone.

Prijelazni elementi su otrov.Dodavanje 0,35 tež% kobalta, nikla ili gvožđa za poboljšanje sinterovanja smanjuje toplotnu provodljivost za 10-15%. Metalurgija se poboljšava. Prenos toplote umire.

Schunk je ovo smislio za komponente za hlađenje vodom{0}}u vjetroturbinama. Specificiraju ultra-čistu sirovinu i prilagođene atmosfere debindinga. Njihovi dijelovi konstantno pogađaju 320+ W/m·K. Oni koji koriste standardni industrijski prah? Sreća da vidim 290 W/m·K.

Spajanje zona je slaba karika

Potrebno je spojiti dva-dijelna sklopa hladnjaka. Imate tri opcije: ko-sinterovanje, lemljenje ili difuzijsko vezivanje.

Ko-sinterovanje zvuči elegantno - slažu zelena tijela, spaljuju ih zajedno, bakar djeluje kao materijal za spajanje. Odlično funkcionira dok ne dostignete 2400-sati u dugotrajnom-testiranju. Tada područja čistog bakra u zoni spajanja počinju razvijati mikropukotine pod termičkim ciklusom.

To smo naučili na teži način na projektu diodnog lasera velike snage- Prvih 1000 sati? Savršeno. U 24:00 sa pritiskom od 3 bara i punim termičkim opterećenjem, pronašli smo curenje. Svaki pojedinačni kvar se vodio do tankih slojeva čistog-bakara u ko-sinterovanom spoju.

The fix isn't obvious. You need to redesign the heat sink geometry to keep joining zones away from the highest thermal stress areas. Or switch to silver diffusion bonding at >500 stepeni, što dodaje korak obrade, ali eliminiše slabost čistog bakra.

Stvarne-Svjetske performanse: šta zapravo funkcionira

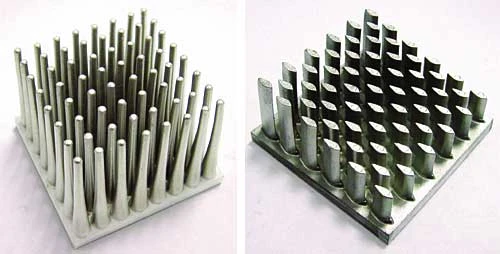

Napredne tehnologije materijala u Singapuru su to uspjele. Prave aluminijumske MIM hladnjake sa suženim rebrima za automobilsku energetsku elektroniku. Trik? Oni kontroliraju sferičnost praha kroz tretman sferoidizacije - povećavajući je za 7,6%, dok hrapavost površine snižavaju za 30,7%.

Rezultati govore više od specifikacija. Postižu 98,1% sinterovane gustine naspram 95,7% sa neobrađenim prahom. Tih dodatnih 2,4% gustine znači mjerljivo bolje termalne performanse u aplikacijama velike{5}}preklopne snage.

Zatim, tu je mikro-MIM rad na Fraunhofer institutu na proširenju-odgovarajućih hladnjaka. Koriste prah od 5-mikrona volframa-bakrenog praha za stvaranje mikro-kanala sa 8,8 ppm/K CTE. Ciljana termička otpornost? Ispod 0,5K/W. Proizvode preko 10.000 jedinica gdje cijena sudopera pada ispod 20 eura.

Ubitačna karakteristika nije samo performanse - već i mogućnost recikliranja. Višak materijala se odmah vraća u pripremu sirovine. Pokušajte to učiniti s obradom čipova od livenih legura volframa.

Uobičajene greške koje inženjeri prave sa MIM proizvodima

Projektovanje za obrađene tolerancije.MIM daje ±0,3% dimenzionalne tolerancije kao-sinterovane. Čvršće od toga? Ionako obrađujete, što gubi polovinu troškovne prednosti.

Ignorisanje postavljanja kapije.Loš dizajn kapije dovodi do odvajanja praha u zonama visokog smicanja. Dobijate crne linije od ne-ujednačene distribucije čestica. Zatim brusite površine koje su trebale ispasti čiste.

Potcjenjivanje vremena debindinga.Termičko odvezivanje traje 20-40 sati ovisno o debljini dijela. Požuri, ti zamka vezivo. To stvara praznine tokom sinterovanja. Praznine ubijaju toplotnu provodljivost.

Specificiranje egzotičnih legura.Prilagođene kompozicije zvuče sofisticirano. Takođe zahtevaju razvoj sirovine, ispitivanje sinterovanja i validaciju svojstva. Dodajte 8-12 sedmica na svoju vremensku liniju i 40% na jediničnu cijenu. Držite se provjerenih MIM legura osim ako vam nešto posebno nije potrebno.

Zaboravljajući na skaliranje.Ispod 5.000 jedinica godišnje, obrada često pobjeđuje. Iznad 10.000, MIM postaje uvjerljiv. Tačka ukrštanja ovisi o složenosti dijela. Pokrenite brojeve prije nego što se posvetite alatima.

Učinite da MIM proizvodi rade u vašoj aplikaciji

Počnite sa odabirom pudera. Ako je toplotna provodljivost bitna - i u energetskoj elektronici uvijek - specificira gas- atomizirani bakar u prahu sa<0.08% oxygen. Get the supplier to document it. One bad batch can cost you six months in field failures.

Radite unazad od sinteriranih dimenzija. To znači ugraditi kompenzaciju skupljanja u vaš CAD model od prvog dana. Većina proizvođača kalupa koristi faktore skaliranja 1,20-1,25x, ali provjeravajte ih probama sirovine prije rezanja čelika.

Plan za testiranje. Potrebna vam je termička i mehanička validacija. Toplotni otpor ispod 0,5K/W? Odlično. Ali ako vaš CTE neusklađenost uzrokuje delaminaciju nakon 500 termičkih ciklusa, imate skup uteg za papir.

Partner sa dobavljačima koji razumiju energetsku elektroniku, a ne samo MIM. Oni koji prave zubne nosače ili dijelove za vatreno oružje nemaju znanje o materijalima za primjene termičkog upravljanja. Pitajte o njihovom iskustvu s bakrom-volframom, njihovoj kontroli atmosfere za sinteriranje, njihovim provjerama kvaliteta za sadržaj kiseonika.

I testirajte spojne zone. Teško. Ako vaš dizajn zahtijeva sastavljanje, pokrenite ga do kvara. Pronađite slabe tačke na svojoj vremenskoj liniji, a ne na vašoj mušteriji.

Zaključak o MIM proizvodima u energetskoj elektronici

Injekciono brizganje metala nije magija. To je proizvodni proces sa specifičnim prednostima i stvarnim ograničenjima. U energetskoj elektronici, gdje upravljanje toplinom može napraviti ili pokvariti inverterski sistem od 100.000 dolara, ta ograničenja su bitna.

Ali kada to uradite kako treba - kontrolirana čistoća materijala, optimizirana geometrija, potvrđena strategija pridruživanja -mim proizvodiisporučuju kombinacije troškova, složenosti i performansi kojima se ne možete mjeriti ni na koji drugi način. Naročito u količinama iznad 10.000 jedinica godišnje.

Operator centra podataka kojeg sam spomenuo? Redizajnirali su svoje komponente za hlađenje sa pravilno specificiranim bakrenim MIM dijelovima. Sadržaj kiseonika zaključan na 0,06%, atmosfera za sinterovanje optimizovana za punu gustinu. Rade 18 mjeseci bez incidenata.

Vaš izbor nije da li ćete koristiti MIM. Pitanje je da li ga pravilno koristiti.

Reference:

Injekciono prešanje metala rashladnih tijela - Hlađenje elektronike

Status industrije energetske elektronike 2025 - Yole Group

Proširenje-Upareni hladnjaci napravljeni mikrometalnim brizganjem - SPIE

Tehnologija brizganja metala - Schunk Group

Izazovi i rješenja u brizganju metala - Zetwerk
